288 Fibers Optical Cross Connection

SJ-OCC-SS-288 288 Fibers Optical Cross Connection

ผลิตภัณฑ์นี้ได้รับการออกแบบสำหรับการเชื่อมต่อระหว่างสายไฟเบอร์ออปติกและจุดหลัก และเป็นอุปกรณ์พอร์ตชนิดหนึ่ง มีฟังก์ชั่นการเชื่อมต่อโดยตรงหรือโดยอ้อม การม้วน การจัดเก็บ และการจ่ายไฟบนสายเคเบิลไฟเบอร์
ตู้ทำจากสแตนเลสแบบดึงลวดสองด้าน โดยมีระดับการป้องกัน IP65 สิ่งเหล่านี้สามารถทนต่อการเปลี่ยนแปลงสภาพภูมิอากาศและสภาพแวดล้อมที่ไม่เอื้ออำนวย ทางเข้าด้านหน้าทั้งหมด การออกแบบโมดูลาร์ การกำหนดค่าที่ยืดหยุ่นและการติดตั้งที่รวดเร็ว เหมาะสำหรับริบบิ้นและเส้นใยแก้วนำแสงแบบไม่มีริบบอน การติดตั้งอะแดปเตอร์แบบเฉียง 30 ° ป้องกันดวงตาจากความเจ็บปวดของเลเซอร์ และทำให้รัศมีการดัดของเส้นใย เหมาะสำหรับใส่การติดตั้งอะแดปเตอร์ SC, FC, ST (หน้าแปลนเพิ่มเติม); รัศมีการดัดจะมั่นใจได้ว่ามากกว่า 40 มม. ในทุกที่ การแนะนำเส้นใยที่เชื่อถือได้ การต่อสายดิน และการยึด Swpa สะดวก; ใยแก้วนำแสงและใยแก้วนำแสงที่เหมาะสม กลไกการระงับพิเศษได้รับการออกแบบมาเพื่อให้สามารถติดตั้งบนพื้นดิน ติดผนัง หรือทางอากาศได้ตามความต้องการของผู้ใช้

ข้อมูลจำเพาะ:

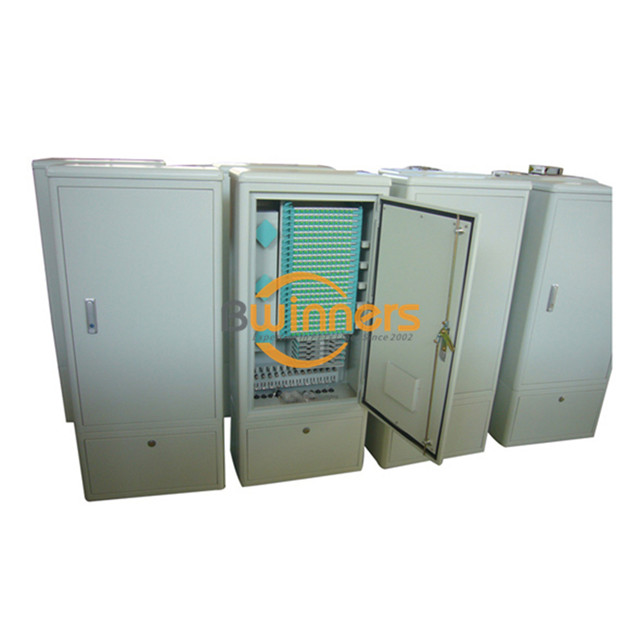

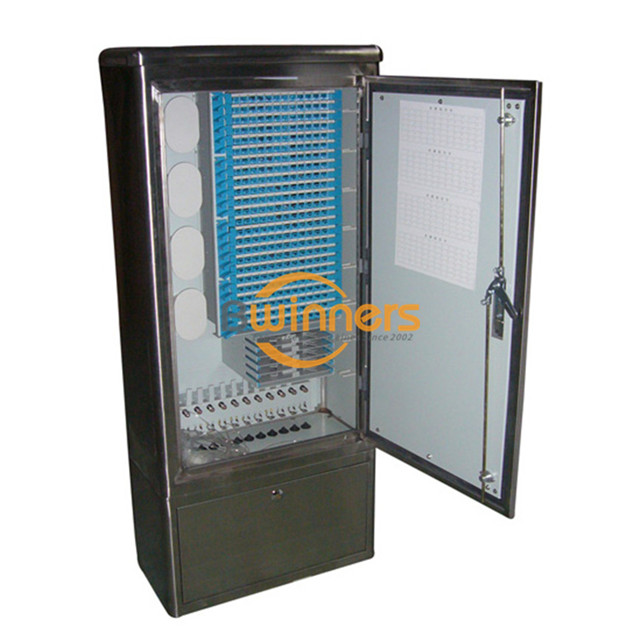

รูปภาพของ 288 Fibers Optical Cross Connection ：

ความต้องการของฟังก์ชัน :

1. ฟังก์ชั่นการตรึงและป้องกันไฟเบอร์
ควรมีทางเข้าไฟเบอร์ การตรึงและอุปกรณ์ป้องกัน เส้นใยจะได้รับการปกป้องจากการถูกทำลายเมื่อถูกปล่อยเข้าและยึดเข้ากับเฟรมผ่านอุปกรณ์เหล่านี้ ชิ้นส่วนโลหะของสายเคเบิลหุ้มฉนวนจากตัวเครื่อง แจ็คเก็ตโลหะของสายเคเบิลและแกนเสริมควรเชื่อมต่อกับอุปกรณ์ต่อสายดินป้องกันไฟฟ้าแรงสูงหลังจากได้รับการแก้ไข
2. ฟังก์ชั่นการสิ้นสุดและการเชื่อมต่อ
ควรมีอุปกรณ์เทอร์มินอลซึ่งใช้สำหรับการเชื่อมต่อ การก่อสร้าง การติดตั้งและการบำรุงรักษา มันสามารถแก้ไขและปกป้องตัวเชื่อมต่อ และทำให้แน่ใจว่าตัวเชื่อมต่อนั้นแม้จะไม่ขยับเขยื้อนและปราศจากอิทธิพลจากภายนอก รับประกันว่าเส้นใยที่ขดและผมเปียจะไม่เสียหาย
3. การปกป้องเส้นใยและผมเปีย
เส้นใยได้รับการปกป้องด้วยอุปกรณ์ป้องกันหลังจากปอกเปลือกแล้วจะได้รับการแก้ไขและปล่อยให้เข้าสู่อุปกรณ์ปลายสายไฟเบอร์
4. ความจุ
ควรควบคุมความจุของแต่ละตู้และแต่ละยูนิต (ตามปริมาณของอะแดปเตอร์) อุปกรณ์ปลายสาย อุปกรณ์ม้วนสำหรับผมเปีย ตัวยึดอะแดปเตอร์ ผมเปีย และอะแดปเตอร์ควรเข้ากันได้เมื่อจัดวางอย่างแน่นหนา

ความคิดเห็น:
1. มิติข้อมูลโดยรวมสามารถกำหนดเองได้ตามความต้องการ
2. การกำหนดค่ากล่องสามารถปรับแต่งได้ตามความต้องการของลูกค้า
