256 แกนไฟเบอร์ SPLICE EnClosure 4 พอร์ต

256 Cores ไฟเบอร์ Splice Enclosure 4 พอร์ต

MBN-FOSC-A2 256 Cores ไฟเบอร์ Splice Enclosure 4 Ports เป็นกล่องแยกการเข้าถึงสากลที่ช่วยให้ความต่อเนื่องและการแยกจากกันของกำลังการผลิตขนาดกลางสายออปติคอลที่ใช้ในการใช้งานของเครือข่ายพลังงานแสงและการขนส่ง การออกแบบของกล่องช่วยให้ความต่อเนื่องทางกลของสายเคเบิลดึงองค์ประกอบและปกป้องเส้นใยแยกและอุปกรณ์แสงอำนวยความสะดวกในการจัดเก็บรักษาและ splices เส้นใยส่วนเกิน กล่องเป็นสุญญากาศและทนต่อสภาพอากาศที่สามารถติดตั้งได้ทั้งในและนอกอาคารในบ้านในห้องบันทึกกล่อง, ผนัง, โพสต์หรือสายเคเบิลแกลเลอรี่

คุณสมบัติ:
1.It มี 4 สายเคเบิลเข้าถึงอิสระที่ปลายด้านหนึ่ง แต่ละของพวกเขาช่วยให้การเข้าเป็นรายบุคคลเข้ามาน้อยสองสาย multifiber ขนาดความจุ (ปัจจัยการผลิตคู่) และถึง 6 ความจุขนาดเล็กสายออปติคอล (7mm.)
ฝาปิด 2. เป็นที่ประกอบอย่างสมบูรณ์และลบออกโดยไม่ต้องใช้เครื่องมือพิเศษขอบคุณประทับตราคลิปประเภท
ปิดผนึกของสายการเข้าถึงกล่อง 3. จะกระทำโดยการปะเก็นยางกับรายการก่อนตัด
ปัจจัยการผลิต 4.Diameter / outputs สาย 22-7 มม สูงสุด 256 fusions ของ FO (สองชั้น)
5.Wide และสามารถเข้าถึงได้อย่างง่ายดายถาดประกบกันเป็นรูปสี่เหลี่ยมผืนผ้าที่มีแท็บขยายสำหรับการจัดเก็บเส้นใยที่ดีขึ้นถึง 32 FO (สองชั้น) ทั้งบล็อกสนับสนุนและถาดแต่ละอนุญาตให้ 90 องศาการเปิดและเชื่อมต่อกันในตำแหน่งที่คงที่เพื่ออำนวยความสะดวกในการติดตั้ง
กล่อง 6. สามารถเปิดปิดและจัดการโดยไม่รบกวนวงจรในการดำเนินงาน จะช่วยให้การเข้าร่วมและแยกสายได้โดยไม่ต้องตัดเส้นใยทั้งหมดเช่นเดียวกับการเก็บรักษาที่เหมาะสมของหลอดและ / หรือเส้นใยที่เหลือของสายเคเบิล
ความตึงเครียด 7.Axial เคเบิ้ลโหลด> D / 45 mm x 1000 N. D: เส้นผ่าศูนย์กลางของสายเคเบิล 1 ชั่วโมงต่อสายเคเบิล เคเบิ้ลชดเชย <3 มม
ดิ้น 8.Cable: 30 °สูงสุด 500 N. แอพลิเคชันของแรง: 400 มมจากจุดสิ้นสุดของตราประทับ จำนวนรอบ: 5 / เคเบิล
บิด 9.Cable: แรงบิดหมุนสูงสุด 90 ° / แอพลิเคชันสูงสุด 50 N. บังคับ: 400 มมจากจุดสิ้นสุดของตราประทับ จำนวนรอบ: 5 / เคเบิล
10.Vibration ความถี่: 10 ถึง 15Hz ความเร็ว: คู่หนึ่งต่อนาที วงจร: ซายน์; ความกว้าง: 3 มิลลิเมตร (6 มมยอดยอด) ยึดสายเคเบิล: 500 มมจากจุดสิ้นสุดของตราประทับ ระยะเวลา: 2 ชั่วโมงต่อแกนโหลดแบบคงที่> 1000 N (25 cm2, 10min)
อุณหภูมิ 11.Operating -25 ถึง +70 องศาเซลเซียส
12.Degree ของการป้องกันผลกระทบทางกล IK09 (20 J)
กล่อง 13.The ครั้งเดียวปิดสมบูรณ์สุญญากาศและทนต่อสภาพอากาศ ระดับของการป้องกัน IP-68
วัสดุ 14.The ได้รับการออกแบบสำหรับระยะเวลาอย่างน้อย 20 ปี

ข้อมูลจำเพาะ:

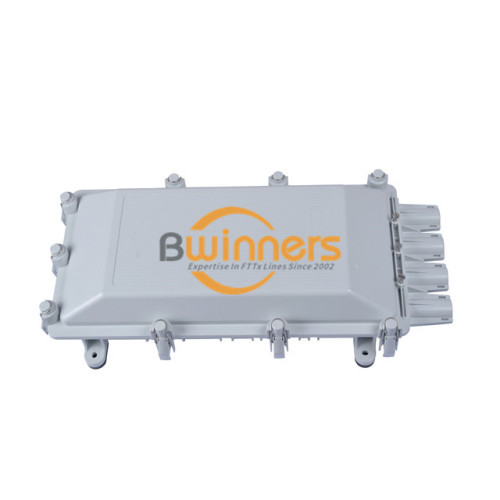

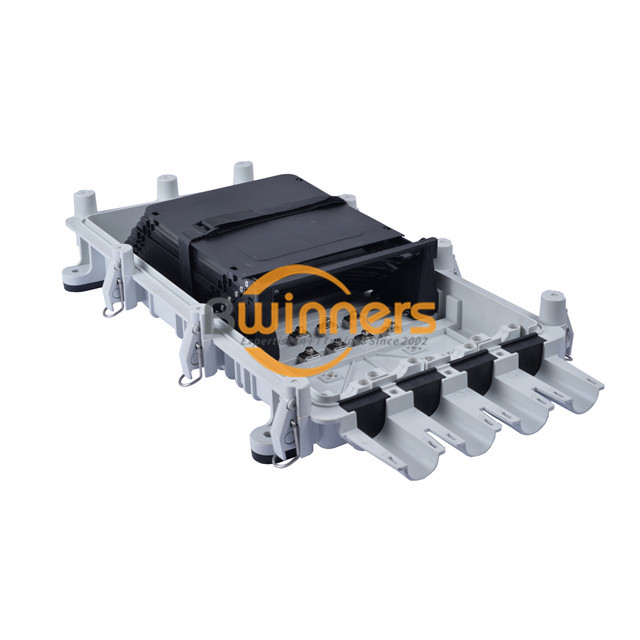

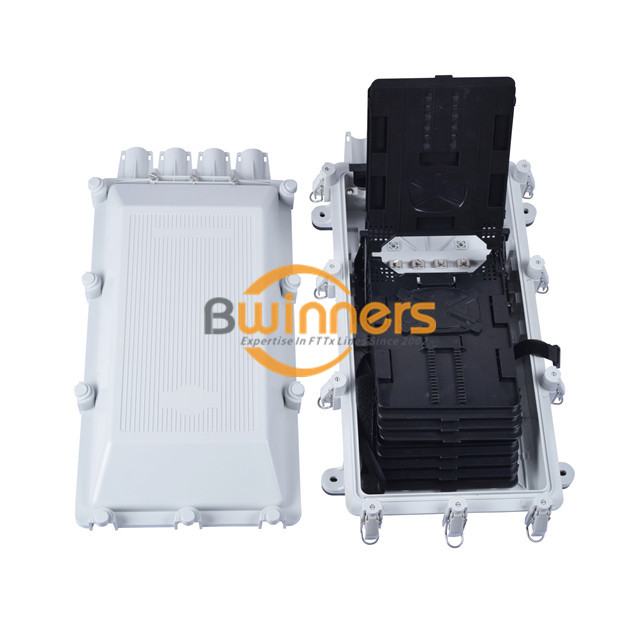

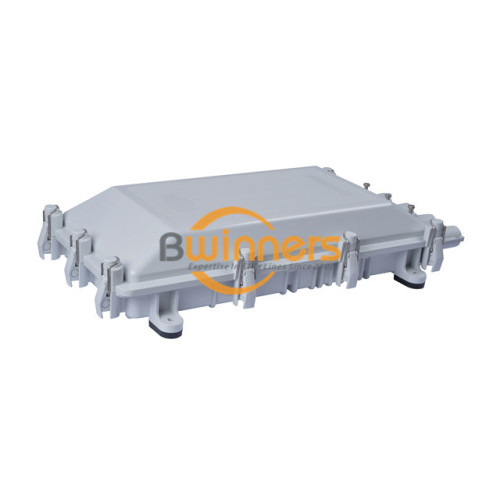

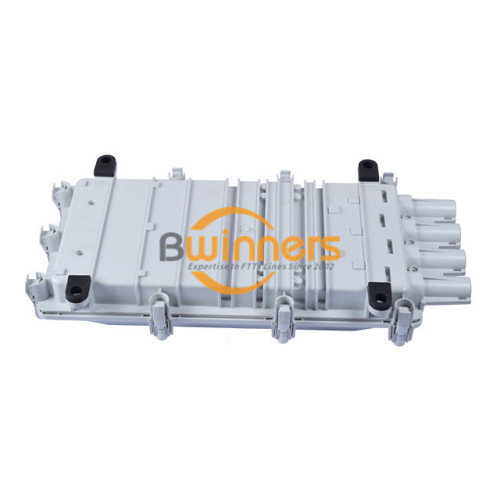

ภาพถ่ายของ MBN-FOSC-A2 :

สารบัญ Kit:
กล่อง 1.Universal เข้าถึง 64/128 FO (8 ถาดประกบกับบานประตูหน้าต่างรายการ 6 สายเคเบิลที่ติดตั้ง)
ชัตเตอร์ 2.Rubber และ thickeners สำหรับสายเคที
3.Input จัดสายเคเบิล
4.Installation อุปกรณ์เสริม (เข็มขัด, หลอดวาสลีน, เส้นผ่าศูนย์กลางขนาดสาย)
วงเล็บสนับสนุน 5.Metal ไม่รวม
