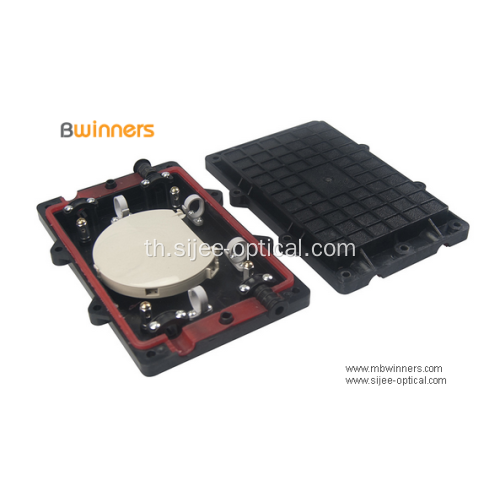

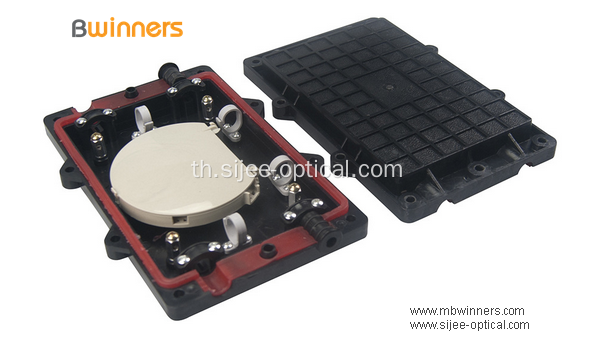

การปิดข้อต่อสายใยแก้วนำแสง FTTH ขนาดเล็ก

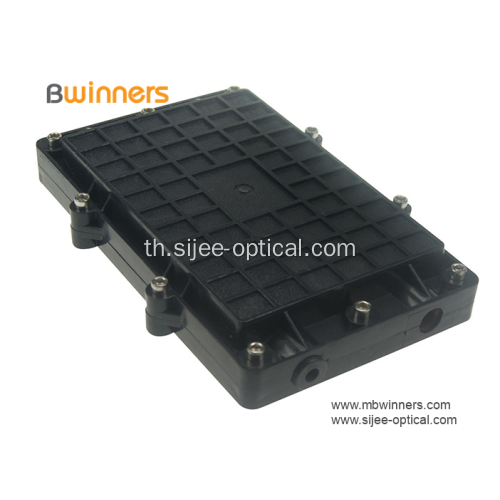

SJ-Small-2 กล่องไฟเบอร์ออฟติคัล Splice ปิดขนาดเล็ก

1. ส่วนของถาดประกบกัน

A.Splice Module มีสายสัมพันธ์ 4 เส้น 2.4 X 92 มม

ผู้จัด B.Splice

C.Box ขนาด: 250 × 205 × 50 มม. L × W × D

2. ขั้นตอนการติดตั้ง:

2.1 การเตรียมสายเคเบิล

(1) สายเคเบิลตามลำดับผ่าน Nut Nut, Claws Sealing, Seal และผ่าน Case Bottom Bottom ให้ความยาวเส้นใยที่เหมาะสมสำหรับการจัดวางภายในถาดประกบกัน

(2) ขันน็อตปิดผนึกให้แน่นแล้วดำเนินการดึงสายเคเบิลไฟเบอร์ภายในเคสด้านล่างปิด

(3) ทำซ้ำขั้นตอน (1) และ (2) จนกว่าการเตรียมสายเคเบิลจะเสร็จสมบูรณ์

2.2 การยึดสายเคเบิล

(1) คลายน็อตซีล, ปรับสายเคเบิลให้มีความยาวที่เหมาะสมและขันน็อตซีลให้แน่นเพื่อยึดสายเคเบิลเข้าที่

(2) ทำซ้ำขั้นตอน (1) สำหรับสายเคเบิลส่วนที่เหลือเพื่อทำตามขั้นตอนนี้

* ข้อควรระวัง:

(1) สำหรับพอร์ตทางเข้าที่ไม่ใช้งานจะต้องใช้ปลั๊กของแข็งสีน้ำตาลที่มีให้กับชุดซีลเพื่อให้แน่ใจว่าได้ซีลที่ดี

(2) ปลั๊กแข็งควรยื่นออกมาที่ขอบด้านนอกของ Nut Nut Sealing โดย 1-3 มม. เพื่อให้ซีลปิดสนิท

2.3 การวางไฟเบอร์และการต่อเชือก

(1) ใช้การมัดสายเคเบิลเพื่อยึดท่ออ่อน PVC ที่ประกอบด้วยไฟเบอร์ลงบนถาดประกบกันและติดตั้งตัวยึดรอยต่อบนถาดประกบกัน

(2) วางไฟเบอร์ไว้ในถาดประกบกันตรวจสอบให้แน่ใจว่าความยาวของเส้นใยนั้นถูกต้องสำหรับงานต่อและการประกบหลังจากประกบกัน

(3) หลังจากประกบคู่ไฟเบอร์แต่ละคู่ให้วางรอยต่อบนร่องของตัวจัดรอยต่อและเส้นใยเสริมบนและรอบ ๆ ถาดประกบกัน

(4) หลังจากการประกบเสร็จแล้วให้ทำการเคลือบร่องบน Splicing Organizer ด้วยชั้นของเจลซิลิกอนเพื่อป้องกันรอยต่อที่ประกบกัน

2.4 Assembly Assembly

(1) หลังจากวางเส้นใยรอยต่อทั้งหมดไว้ในถาดประกบกันให้ใส่ฝาปิดถาดประกบกันโปร่งใสเหนือถาดประกบด้านบนสุดแล้วใช้ Fixing O-Ring เพื่อแก้ไขฝาครอบและถาดประกบกัน

(2) แก้ไข O-Ring ที่ไม่รั่วไหลบนร่องที่เหมาะสมของเคสด้านล่างปิดและวางฝาปิดด้านบนเหนือเคสด้านล่างจากนั้นขันสกรูประกอบชุดปิด 8 ชุดเพื่อประกอบชุดปิดให้แน่น

(3) ทำการตรวจสอบความหนาแน่นของซีลสุดท้าย:

(4) ปิดผนึกถั่วที่พอร์ตทางเข้า (พอร์ตที่ไม่ใช้งานได้ควรมีปลั๊กแบบแข็งแทนสายเคเบิล)

(5) 8 ชุดประกอบสกรูปิด

2.5 การเปิดปิด

(1) ก่อนเปิดทำความสะอาดพื้นผิวการปิดทั้งหมด

(2) ทำตามขั้นตอนที่ 2.4 ตามลำดับย้อนกลับเพื่อเปิดการปิด หลังจากทำงานที่จำเป็นแล้วให้ทำตามขั้นตอนที่ 2.4 เพื่อประกอบการปิดอีกครั้ง
