การปิดประกบกันด้วยไฟเบอร์ออปติกด้วย 3 เวิ้ง / ร้าน

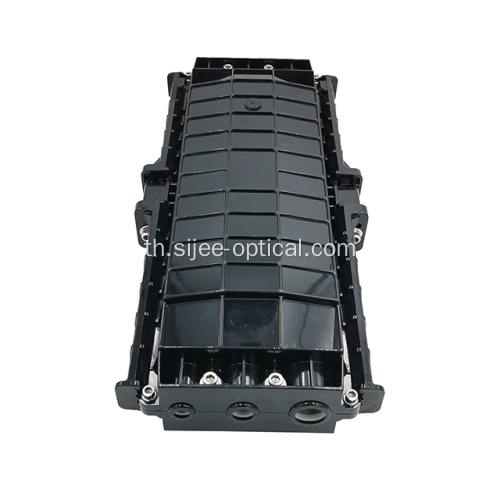

GJS - ST24 ปิดประกบกันใยแก้วนำแสงชนิดแนวนอนพร้อมทางเข้า / ทางออก 3 ช่อง
นวัตกรรมการออกแบบเป็นประเภทแนวนอนพร้อมบานพับหนึ่งด้านหนึ่งและเปิดอีกด้าน มันเป็น FOSC ที่น่าเชื่อถือที่สุดในโลก FOSC เหมาะสำหรับการปกป้องสายเคเบิลใยแก้วนำแสงในแอพพลิเคชั่นแบบตรงและแยก ขึ้นอยู่กับสูตรขั้นสูงชิ้นส่วนพลาสติกทำจากพลาสติก ABS หรือ PC วิศวกรรมความแข็งแรงสูงฉีดขึ้นรูปโดยอุปกรณ์ควบคุมตัวเลข; ดังนั้นจึงมีประสิทธิภาพป้องกันผลิตภัณฑ์จากริ้วรอยที่เกิดจากความเย็น, ความร้อน, ออกซิเจนและรังสีอัลตราไวโอเลต ตัวเรือนที่แข็งแกร่งและส่วนประกอบหลักให้การทนไฟกันน้ำและ quakeproof ในขณะที่ปกป้อง splices ในระหว่างการดึงบีบอัดและส่งผลกระทบต่อการดัดงอการปรับแรงดึงแรงตึงตามแนวแกน
ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวและการใช้งานภายใต้อุณหภูมิแวดล้อมตั้งแต่ -40 ℃ถึง + 75 ℃
วัตถุประสงค์: ทางอากาศฝังโดยตรงติดตั้งบนผนังวิธีวางท่อ
ขนาด (ซม.): 44 * 22 * ​​110 ซม
สายเคเบิลการเข้าและออก: 3Entry 3Exit
เส้นผ่าศูนย์กลางสายเคเบิล (มม.): Φ7-Φ30
โครงสร้างการปิดผนึก: วัสดุซิลิกอนเหงือก ปิดผนึก
วัสดุ: PC
ความจุสูงสุด: มี 12-144 แกน ริบบิ้น: 288 แกน
มันถูกใช้อย่างกว้างขวางสำหรับการสื่อสารระบบเครือข่ายเคเบิลทีวีของ CATV สายเคเบิลใยแก้วนำแสงโดยเครือข่าย
2. การใช้งาน

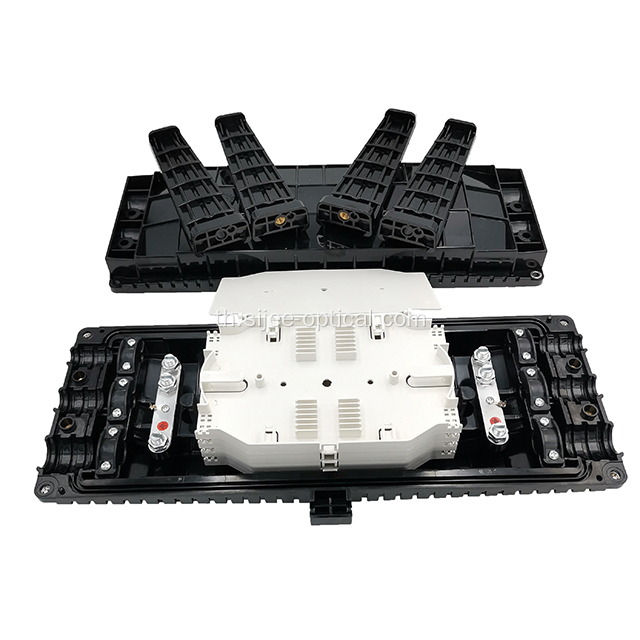

เหมาะสำหรับการใช้งานทางอากาศท่อส่งน้ำหรือฝังโดยตรง เหมาะสำหรับสายไฟเบอร์ทั่วไปและสายริบบิ้น เหมาะสำหรับงานตรงผ่านเช่นเดียวกับข้อต่อสาขาในการปิดผนึกและป้องกันรอยต่อฟิวชั่นการจัดวางและการจัดเก็บสายเคเบิลไฟเบอร์
3. ดัชนีทางเทคนิค
(1) สภาพแวดล้อม:
อุณหภูมิสภาพแวดล้อม: -40 ℃ ~ + 75 ℃
ความดันบรรยากาศ: 70 ~ 106Kpa
(2) คุณสมบัติไฟฟ้า:
ความต้านทานของฉนวนระหว่างองค์ประกอบโลหะและระหว่างองค์ประกอบโลหะกับโลกมากกว่า 2 × 10 ⁴ MΩ;
ความต้านทานแรงดันไฟฟ้าระหว่างองค์ประกอบโลหะเองและระหว่างองค์ประกอบโลหะและโลกคือ 15KVDC / 1 นาทีไม่เจาะไม่มีส่วนโค้ง
(3) คุณสมบัติออปติก:
รัศมีความโค้งของเส้นใยสำรองมีมากกว่า 37.5 มม. ไม่มีการลดทอนใยแก้วนำแสงเพิ่มเติม
(4) ประสิทธิภาพการปิดผนึก:
ประสิทธิภาพการระบายอากาศ: แรงอัดภายในกล่อง 100Kpa, ตัวชี้เคลื่อนไม่ได้หลังจาก 24 ชั่วโมงหรือไม่มีกระดิ่งลมภายใน 15 นาทีเมื่อจอดในอุณหภูมิน้ำทั่วไป
(5) ประสิทธิภาพการห่อหุ้มซ้ำ:
ไม่มีการเปลี่ยนแปลงในดัชนีของประสิทธิภาพการป้องกันอากาศหลังจากการห่อหุ้มซ้ำสามครั้ง
(6) ประสิทธิภาพเชิงกล:
หลังจากการทดสอบทั้งหมดต่อไปนี้กล่องและส่วนประกอบทั้งหมดภายในไม่เปลี่ยนแปลงตรวจสอบอย่างนุ่มนวลหรือเปิดหากจำเป็น
เมื่อการปิดนั้นมีแรงดันสูงถึง 60 kPa ก็ยังสามารถเป็นไปตามมาตรฐานการปฏิบัติงานของซีลหลังจากการทดสอบสมรรถนะทางกล
สามารถทนต่อแรงดึงแนวนอน 1,000N;
ข สามารถทนต่อแรงกดดันแนวตั้ง 3000N / 10cm;
ค สามารถทนต่อ 16N · m ผลกระทบสามครั้ง
d สามารถทนต่อแรงบิด 50N · m 10 วงรอบ 10 รอบ± 90 °มุมบิด;
หมายเหตุ:
1. ควรขันน็อตให้แน่นอีกครั้งทุก ๆ 10 นาทีหลังจากขันสกรูลง
2. ดึงสลักเกลียวของกล่องควรทำอย่างเคร่งครัดตาม [คำแนะนำการติดตั้ง "
3. โปรดตรวจสอบว่ามีการติดตั้งตัวเชื่อมต่อตะขอสำหรับแขวนหม้อหรือไม่ก่อนที่จะขันลงกล่องสำหรับการใช้งานทางอากาศ
