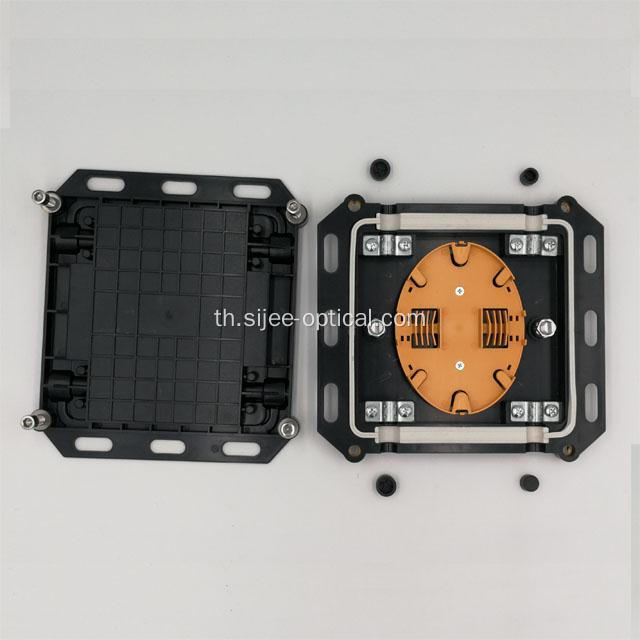

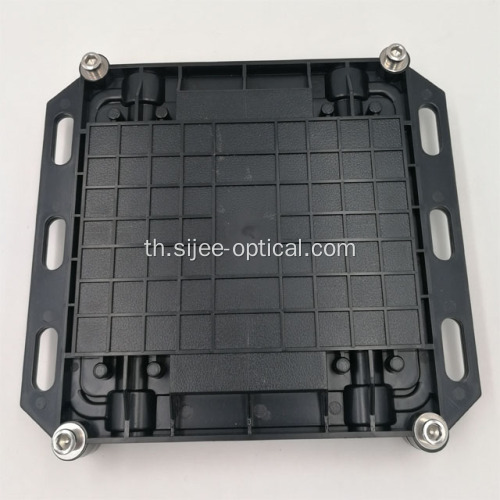

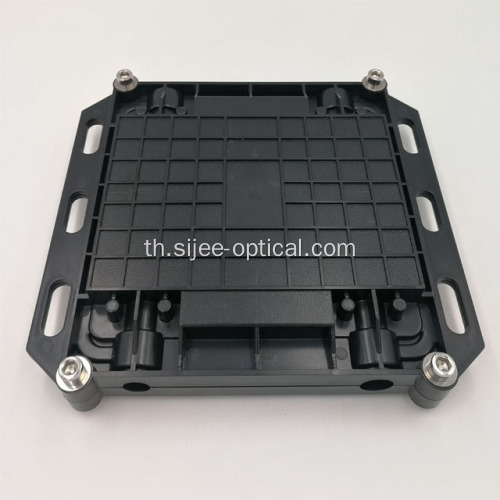

SJ-Small-5 Compact Splice ปิดกล่องไฟเบอร์ออฟติคัล

SJ-Small-5 Compact Splice ปิดกล่องไฟเบอร์ออฟติคัล

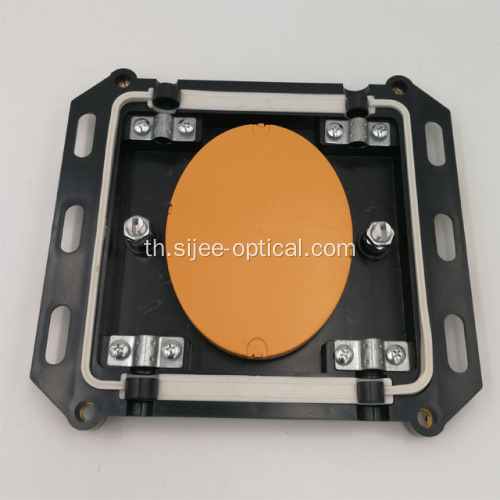

1. ส่วนของถาดประกบกัน

A. โมดูล Splice พร้อมสายเคเบิล 4 เส้น 2.4 X 92 มม

B. ผู้จัดการ Splice

C. ขนาดกล่อง: 230 × 200 × 50 มม. L × W × D

2. ขั้นตอนการติดตั้ง:

2.1 การเตรียมสายเคเบิล

(1) สายเคเบิลตามลำดับผ่าน Nut Nut, Claws Sealing, Seal และผ่าน Case Bottom Bottom ให้ความยาวเส้นใยที่เหมาะสมสำหรับการจัดวางภายในถาดประกบกัน

(2) ขันน็อตปิดผนึกให้แน่นแล้วดำเนินการดึงสายเคเบิลไฟเบอร์ภายในเคสด้านล่างปิด

(3) ทำซ้ำขั้นตอน (1) และ (2) จนกว่าการเตรียมสายเคเบิลจะเสร็จสมบูรณ์

2.2 การแก้ไขสายเคเบิล

(1) คลายน็อตซีล, ปรับสายเคเบิลให้มีความยาวที่เหมาะสมและขันน็อตซีลให้แน่นเพื่อยึดสายเคเบิลเข้าที่

(2) ทำซ้ำขั้นตอน (1) สำหรับสายเคเบิลส่วนที่เหลือเพื่อทำตามขั้นตอนนี้

* ข้อควรระวัง: (1) สำหรับพอร์ตเข้าที่ไม่ใช้งานจะต้องใช้ปลั๊กทึบสีน้ำตาลที่มีให้กับชุดปิดผนึกเพื่อให้แน่ใจว่าซีลที่ดี

(2) ปลั๊กแข็งควรยื่นออกมาที่ขอบด้านนอกของ Nut Nut Sealing โดย 1-3 มม. เพื่อให้ซีลปิดสนิท

2.3 การวางไฟเบอร์และการต่อเชือก

(1) ใช้การมัดสายเคเบิลเพื่อยึดท่ออ่อน PVC ที่ประกอบด้วยไฟเบอร์ลงบนถาดประกบกันและติดตั้งตัวยึดรอยต่อบนถาดประกบกัน

(2) วางไฟเบอร์ไว้ในถาดประกบกันตรวจสอบให้แน่ใจว่าความยาวของเส้นใยนั้นถูกต้องสำหรับงานต่อและการประกบหลังจากประกบกัน

( 3 ) หลังจากประกบคู่ไฟเบอร์แต่ละคู่ให้วางรอยต่อบนร่องของตัวจัดรอยต่อและเส้นใยเสริมบนและรอบ ๆ ถาดประกบกัน

(4) หลังจากการประกบเสร็จแล้วให้ทำการเคลือบร่องบน Splicing Organizer ด้วยชั้นของเจลซิลิกอนเพื่อป้องกันรอยต่อที่ประกบกัน

2.4 Assembly Assembly

(1) หลังจากวางเส้นใยรอยต่อทั้งหมดไว้ในถาดประกบกันให้ใส่ฝาปิดถาดประกบกันโปร่งใสเหนือถาดประกบด้านบนสุดแล้วใช้ Fixing O-Ring เพื่อแก้ไขฝาครอบและถาดประกบกัน

(2) แก้ไข O-Ring ที่ไม่รั่วไหลบนร่องที่เหมาะสมของเคสด้านล่างปิดและวางฝาปิดด้านบนเหนือเคสด้านล่างจากนั้นขันสกรูประกอบชุดปิด 8 ชุดเพื่อประกอบชุดปิดให้แน่น

(3) ทำการตรวจสอบความหนาแน่นของซีลสุดท้าย:

* ถั่วปิดผนึกที่พอร์ตทางเข้า (พอร์ตที่ใช้งานไม่ได้ควรมีปลั๊กที่เป็นของแข็งแทนสายเคเบิล)

* 8 ชุดประกอบสกรูปิด

2.5 การเปิดปิด

(1) ก่อนเปิดทำความสะอาดพื้นผิวการปิดทั้งหมด

(2) ทำตามขั้นตอนที่ 2.4 ตามลำดับย้อนกลับเพื่อเปิดการปิด หลังจากทำงานที่จำเป็นแล้วให้ทำตามขั้นตอนที่ 2.4 เพื่อประกอบการปิดอีกครั้ง
