กล่องกระจายแสงไฟเบอร์ออปติคอลแบบกะทัดรัด

กล่อง SJ-ขนาดเล็กกะทัดรัดประเภทไฟเบอร์ออฟติคัล Splice Closure ไฟเบอร์ Splice Enclosure, ติดผนังไฟเบอร์ออปติคกล่องจัดจำหน่ายใยแก้วนำแสงกล่องขั้ว

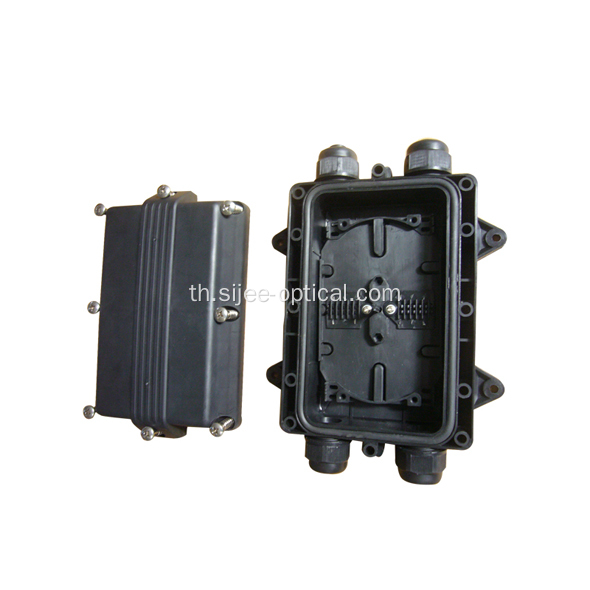

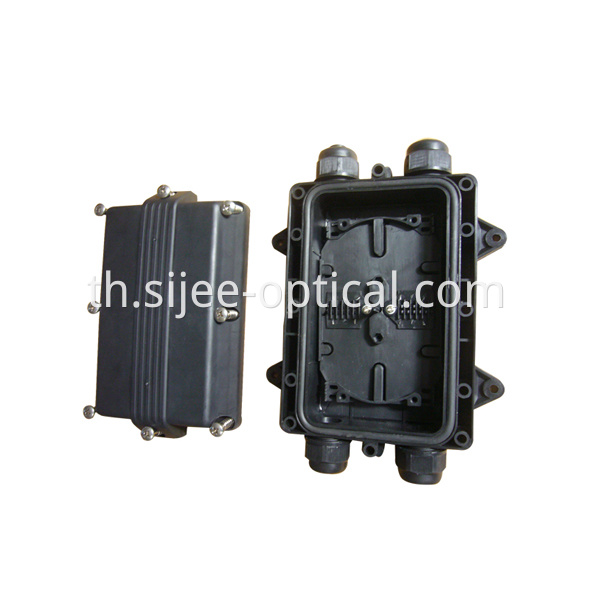

1. ชิ้นส่วนของถาดกันกระแทก

โมดูล A.Splice พร้อมสายเคเบิ้ล 4 สาย 2.4 X 92 มม

B.Splice Organizer

C.Box ขนาด: 230 × 185 × 85mm L × W × D

ขั้นตอนการติดตั้ง:

2.1 การเตรียมสายเคเบิล

(1) สายผ่าน Sealing Nut, Sealing Claws, Seal และกรณี Closure Bottom Case ให้ใช้เส้นใยที่เหมาะสมสำหรับการจัดวางใน Splice Tray

(2) ขันน็อตให้สนิทแล้วดำเนินการลอกสายเคเบิลไฟเบอร์ภายในปลอกหุ้มด้านล่าง

(3) ทำซ้ำตามขั้นตอน (1) และ (2) จนกระทั่งการเตรียมสายเคเบิลเสร็จสิ้น

2.2Cable Fixation

(1) คลายน็อตปิดผนึกปรับสายเคเบิลให้มีความยาวที่เหมาะสมและขันน็อตยึดให้แน่นเพื่อแก้ไขสายเคเบิลเข้าที่

(2) ทำซ้ำขั้นตอน (1) สำหรับส่วนที่เหลือของสายเคเบิลเพื่อทำตามขั้นตอนนี้

ข้อควรระวัง: (1) สำหรับประตูทางเข้าที่ไม่ได้ใช้งานต้องมีปลั๊กสีน้ำตาลให้ใช้ร่วมกับชุดผนึกเพื่อให้แน่ใจว่ามีตราประทับที่ดี

(2) ปลั๊กที่แข็งควรยื่นออกมาจากด้านนอกของน็อตยึดประมาณ 1-3 มม. สำหรับซีลที่สมบูรณ์

2.3 การจัดวางและการพันเส้นใย

(1) ใช้ Cable Ties เพื่อแก้ไขเส้นใย PVC ที่มีเส้นใยลงบน Splice Tray และแก้ไข Splice Organizer ลงใน Splice Tray

(2) ใส่เส้นใยภายในถาดยึด (Splice Tray) ให้แน่ใจว่าเส้นใยมีความถูกต้องสำหรับการเชื่อมต่อและการวางชิ้นงานหลังการแต้ม (splicing)

(3) หลังจากที่แต่ละคู่เส้นใยแต่ละแต่งงานวางร่วมกันประกบลงบนร่องของ Splice ออแกไนเซอร์และเส้นใยพิเศษในและรอบ ๆ ถาดประกบกัน

(4) หลังจากเสร็จสิ้นการเชื่อมต่อแล้วให้วางร่องบน Splicing Organizer ไว้ด้วยซิลิคอนเจลเพื่อป้องกันข้อต่อ

2.4 Closure Assembly / การปิดบัญชี

(1) หลังจากวางเส้นใยที่แยกได้ทั้งหมดไว้ในถาดยึด (Splice Trays) ให้ใส่ฝาครอบ Splice Splice ที่โปร่งใสเหนือถาดที่ด้านบนและใช้ O-Ring Fixing เพื่อยึดฝาครอบและถาด Splice (Splice Trays)

(2) แก้ไข O-Ring ที่รั่วบนร่องที่เหมาะสมของปลอกปลายด้านล่างและวางฝาครอบด้านบนไว้ด้านล่างและจากนั้นให้ขันสกรูประกอบชุดปิดตัวยึด 8 ชุดเพื่อให้ชุดประกอบการยึดแน่น

(3) ตรวจสอบความหนาแน่นของซีลขั้นสุดท้ายสำหรับ:

* ปิดผนึกถั่วบนพอร์ตเข้า (non-functional พอร์ตควรมีปลั๊ก solid แทนสายเคเบิล)

* ชุดสกรูประกอบชุดปิดท้าย

2.5 การเปิดปิด

(1) ก่อนเปิดให้ทำความสะอาดพื้นผิวที่ปิดสนิททั้งหมด

(2) ปฏิบัติตามขั้นตอน 2.4 ตามลําดับเพื่อเปดฝาปด หลังจากทำงานเสร็จแล้วให้ทำตามขั้นตอนที่ 2.4 เพื่อประกอบการปิด
