แผงฉนวน Rack Mount Sliding Patch ขนาด 19 นิ้ว

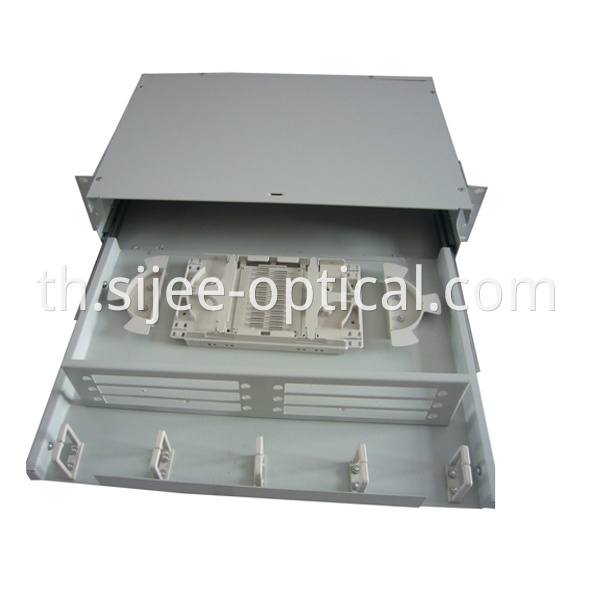

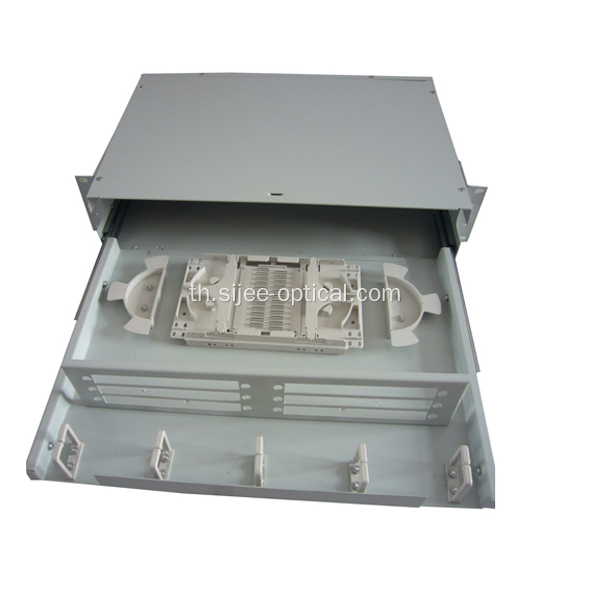

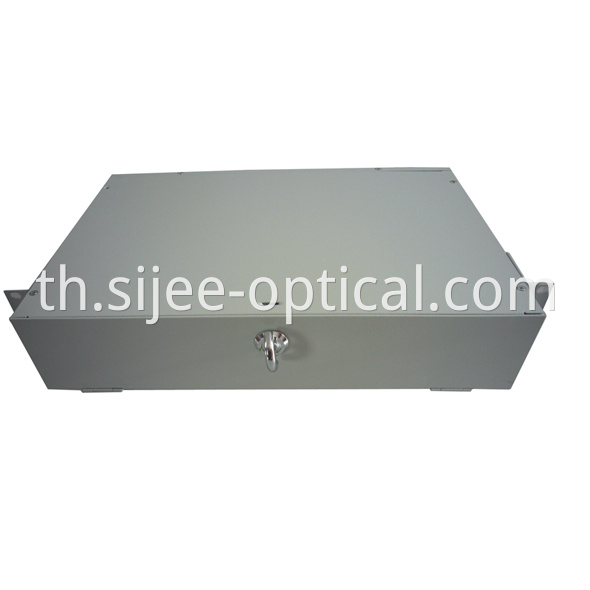

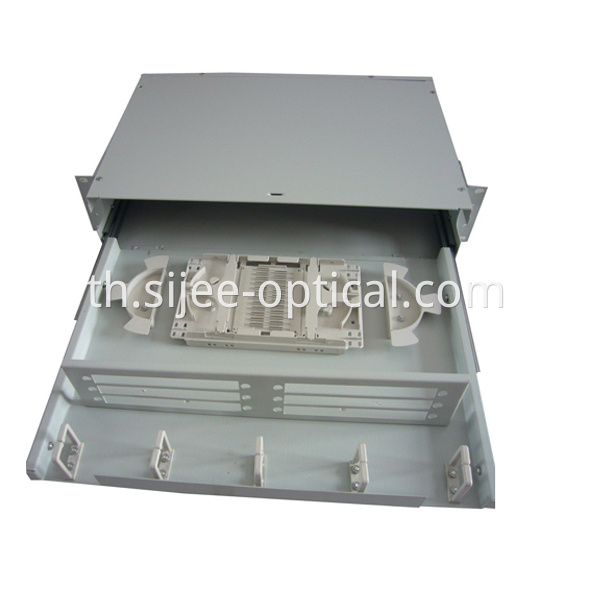

SJ-OTB-M02 19" Rack Mount เลื่อนแพทช์แผงไฟเบอร์ออปติก

แผงไฟเบอร์ออปติกแพทช์, กรอบกระจายไฟเบอร์จักษุ, จำหน่ายใยแก้วนำแสงกล่อง, ODF, ใยแก้วนำแสงในร่มกล่องไฟเบอร์, กล่องไฟเบอร์ออปติกผนังกลางแจ้ง,

กล่องเทอร์มินอล (OTB) ส่วนใหญ่จะใช้สำหรับเชื่อมต่อสายเคเบิลออปติคัลในอาคาร / กลางแจ้งสายแพทช์ออปติคัลและสายรัดแสง

1. ประเภท:

1. Rack-mount fixed type

2. ชนิดลิ้นชัก Rack-mount

3. Rack mount ODF

4. ชนิดติดผนังในอาคาร

5. ชนิดติดผนังกันน้ำกลางแจ้ง

2. คุณสมบัติ:

เหมาะสำหรับการเชื่อมต่อระหว่างสายไฟและสายรัด

เหมาะสำหรับการเชื่อมต่อระหว่างสายเคเบิลออปติคัลและอุปกรณ์สื่อสารออปติคอล

โครงสร้างที่ไม่ซ้ำกันติดตั้งง่ายสำหรับใช้ภายในอาคาร

3. การจำแนกประเภท:

ราวยึดติดผนัง เหมาะสำหรับอะแดปเตอร์ FC, อะแดปเตอร์ ST, อะแดปเตอร์ SC, อะแดปเตอร์ ฯลฯ

·กำลังการผลิต: 12,24,32,48,64,72,96 splices

· 19 นิ้ว; 1U สำหรับ 12 splices, 24 splices, ติดตั้ง 2U สำหรับ splices 32 ชิ้น, splices 48 ชิ้น, และ 3U สำหรับ splices 64, 72 และ 96

·อะแดปเตอร์ที่ติดตั้ง: อะแดปเตอร์ FC, อะแดปเตอร์ ST, อะแดปเตอร์ SC, อะแดปเตอร์ ฯลฯ

เหมาะสำหรับสายไฟเบอร์กลาสและริบบัว

4. ส่วนประกอบ:

ครอบคลุมส่วนประกอบภายในตัวเชื่อมต่อสายไฟส่วนประกอบภายใน

ฝาปิด: ควรเปิดฝาครอบไว้เพื่อให้ติดตั้งได้ง่าย ควรมีเตารับตอสายดินสําหรับตอสายดิน

ข ส่วนประกอบภายในดังนี้

วงเล็บ: สนับสนุนโครงสร้างด้านใน

ถาดต่อไฟเบอร์ออปติค: จัดเก็บขั้วต่อไฟเบอร์ (พร้อมกับส่วนประกอบป้องกัน) และเส้นใยสำรองที่มีความยาวไม่น้อยกว่า 1.6 เมตร รัศมีโค้งของเส้นใยเสริมม้วนต้องไม่น้อยกว่า 37.5 มม. ทำให้เป็นที่รู้จักได้ง่ายควรจัดให้มีการเชื่อมต่อเส้นใยใหม่ ควรมีพื้นที่เพียงพอสำหรับการดำเนินงานที่สะดวก

อุปกรณ์ยึด: ใช้สำหรับติดตั้งท่อป้องกันเส้นใยและการยึดสายรัด

5. แขนป้องกันความร้อนถูกหดตัวเพื่อป้องกันขั้วต่อไฟเบอร์

6. วัสดุ:

ส่วนประกอบทั้งหมดของกล่องควรจะทำจากวัสดุที่มีประสิทธิภาพการป้องกันการกัดกร่อนที่ดีเยี่ยมถ้าไม่เช่นนั้นก็ควรจะฉีดพลาสติกแบบสแตติก ความสามารถทางกายภาพและทางเคมีของวัสดุควรมีความเสถียรและควรเข้ากันได้

·อุณหภูมิหลอมสำหรับวัสดุที่ใช้สำหรับแขนป้องกันความร้อนที่หดตัวและการบรรจุไม่ควรต่ำกว่า 120 องศาเซลเซียสอุณหภูมิภายในควรสูงกว่า 90 ° C และสามารถใช้งานได้ภายใต้ -25 ถึง 40 ° C

· 4.2 วัสดุทั้งหมดไม่ควรเป็นพิษไม่มีการกัดกร่อนไม่มีผลข้างเคียงต่อมนุษย์หรืออุปกรณ์อื่น ๆ

7. คุณสมบัติและข้อดี:

ทำจากเหล็กกล้ารีดเย็น, พลาสติกกระจายแบบคงที่ขนาดเล็กและสวยงามและใช้งานง่าย

กล่องมี Rack Mounted ซึ่งสะดวกในการติดตั้งและรื้อถอน

·ถาดรองถาดอาจวางซ้อนกันบนอีกด้านหนึ่งมีความยืดหยุ่นในการหมุน

รัศมีเส้นโค้งของเส้นใยหอกม้วนควรจะรับประกันได้มากกว่า 37.5mm ในถาดต่อ;

กล่องมีโครงสร้างที่เป็นเอกลักษณ์รูปแบบที่เหมาะสมและมีพื้นที่เพียงพอสำหรับการใช้งาน

·แหวนซีลหนีบปรับได้และเสริมการกำหนดรูปแบบซึ่งสามารถปรับขนาดของสายต่างๆได้อย่างยืดหยุ่นเพื่อให้แน่ใจว่าสายเคเบิ้ลแน่น

·ชนิดในร่มมีประสิทธิภาพในการปิดผนึกที่ดีเยี่ยมซึ่งสามารถป้องกันไม่ให้น้ำป้อนเข้าออกได้อย่างมีประสิทธิภาพ

การประยุกต์ใช้:
1. เครือข่ายโทรคมนาคม
2.CATV เครือข่าย
3. ไฟเบอร์ไปที่บ้าน
4. สถานที่ตั้ง / สถานที่ตั้งของลูกค้า
5.LAN / WAN

รายละเอียด:

รุ่น NO: SJ-OTB-M02

ความสูง: 2U

กำลังการผลิต: 24 เส้น

วัสดุ: เหล็กรีดเย็น

การติดตั้ง: เลื่อนออก Rack-mount

ความจุถาดรอง: 12 เส้น / ถาด; 24 เส้นใย / ถาด

ความคิดเห็นที่: 1. สามารถกำหนดขนาดโดยรวมตามความต้องการได้ 2. การกำหนดค่าของกล่องสามารถปรับแต่งตามความต้องการของลูกค้า
