คำอธิบายผลิตภัณฑ์
คุณสมบัติของผ...
หมายเลขรุ่น: BWN-PLC-IM-1X8-SC-UPC
แบรนด์: OEM หรือ Bwinners
Operating Wavelength (nm): 1260～1650
Return Loss (dB): 55
Directivity (dB): 55
Insertion Loss (dB)（P/S Grade）: 10.2/10.5
Loss Uniformity (dB): 0.8
Polarization Dependent Loss(dB): 0.2
Wavelength Dependent Loss(dB): 0.3
Temperature Stability(-40～85 °C)(dB): 0.4
ความสามารถในก...
บรรจุภัณฑ์: กล่องส่งออกมาตรฐาน
ผลผลิต: 200000sets/week
การเดินทาง: Ocean,Land,Air
สมุฏฐาน: จีน
สนับสนุน: 5000000sets/year
ใบรับรอง: ISO, Rohs
ท่าเรือ: Ningbo,Shanghai
ชนิดการชำระเงิน: T/T,Paypal
Incoterm: FOB,CFR,CIF,EXW
คำอธิบายผลิตภ...
BWN-PLC-IM-1X8-SC-UPC โมดูลแทรก 1x8 SC / UPC ไฟเบอร์แยก
โมดูลแทรก 1x8 SC / UPC Splitter Fiber เป็นอุปกรณ์จัดการพลังงานแสงประเภทหนึ่งที่ประดิษฐ์ขึ้นโดยใช้เทคโนโลยีท่อนำคลื่นซิลิกา แทรกโมดูล 1X8 SC / UPC Splitter ไฟเบอร์มีขนาดที่เล็ก, ความน่าเชื่อถือสูงกว้างปฏิบัติการช่วงความยาวคลื่นและดีสม่ำเสมอช่องต่อช่องทางและมีการใช้กันอย่างแพร่หลายในเครือข่าย PON ที่จะตระหนักถึงการแยกอำนาจสัญญาณแสง Bwinners นำเสนอผลิตภัณฑ์ตัวแยกสัญญาณ 1xN และ 2xN ทั้งหมดที่ได้รับการปรับแต่งสำหรับการใช้งานเฉพาะ ผลิตภัณฑ์ทั้งหมดเป็นไปตามข้อกำหนด GR-1209-CORE และ GR-1221-CORE
ข้อมูลจำเพาะ:
|
Table1-1XN PLC Splitter |
||||||
|
Parameters |
1×2 |
1×4 |
1×8 |
1×16 |
1×32 |
1×64 |
|
Operating Wavelength (nm) |
1260～1650 |
|||||
|
Fiber Type |
G657A or customer specified |
|||||
|
Insertion Loss (dB)（P/S Grade） |
3.8/4.0 |
7.1/7.3 |
10.2/10.5 |
13.5/13.7 |
16.5/16.9 |
20.5/21.0 |
|
Loss Uniformity (dB) |
0.4 |
0.6 |
0.8 |
1.2 |
1.5 |
2 |
|
Return Loss (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Polarization Dependent Loss(dB) |
0.2 |
0.2 |
0.2 |
0.25 |
0.3 |
0.35 |
|
Directivity (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Wavelength Dependent Loss(dB) |
0.3 |
0.3 |
0.3 |
0.5 |
0.5 |
0.5 |
|
Temperature Stability(-40～85 °C)(dB) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
Operating Temperature (°C) |
-40～85 |
|||||
|
Storage Temperature (°C) |
-40～85 |
|||||
|
Device Dimension (mm) (L×W×H) |
40×4×4 |
40×4×4 |
40×4×4 |
50×4×4 |
50×7×4 |
60×12×4 |
|
Module Dimension (mm) (L×W×H) |
100×80×10 |
100×80×10 |
100×80×10 |
120×80×18 |
140×115×18 |
140×115×18 |
|
Mini-Module Dimension (mm) (L×W×H) |
60×7×4 |
60×7×4 |
60×7×4 |
60×12×4 |
80×20×6 |
100x40x6 |
|
Table2-2XN PLC Splitter |
||||||
|
Parameters |
2×2 |
2×4 |
2×8 |
2×16 |
2×32 |
2×64 |
|
Operating Wavelength (nm) |
1260～1650 |
|||||
|
Fiber Type |
G657A or customer specified |
|||||
|
Insertion Loss (dB) |
4 |
7.6 |
11 |
14.4 |
17.5 |
21 |
|
Loss Uniformity (dB) |
0.6 |
1 |
1.2 |
1.5 |
1.8 |
2.2 |
|
Return Loss (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Polarization Dependent Loss(dB) |
0.2 |
0.2 |
0.3 |
0.3 |
0.4 |
0.4 |
|
Directivity (dB) |
55 |
55 |
55 |
55 |
55 |
55 |
|
Wavelength Dependent Loss(dB) |
0.3 |
0.4 |
0.5 |
0.5 |
0.5 |
0.5 |
|
Temperature Stability(-40～85 °C)(dB) |
0.4 |
0.4 |
0.4 |
0.5 |
0.5 |
0.5 |
|
Operating Temperature (°C) |
-40～85 |
|||||
|
Storage Temperature (°C) |
-40～85 |
|||||
|
Device Dimension (mm) (L×W×H) |
40×4×4 |
50×4×4 |
50×4×4 |
50×7×4 |
60×7×4 |
60×12×4 |
|
Module Dimension (mm) (L×W×H) |
100×80×10 |
100×80×10 |
100×80×10 |
120×80×18 |
120×80×18 |
140×115×18 |
|
Mini-Module Dimension (mm) (L×W×H) |
60×7×4 |
60×7×4 |
60×7×4 |
60×12×4 |
80×20×6 |
N/A |

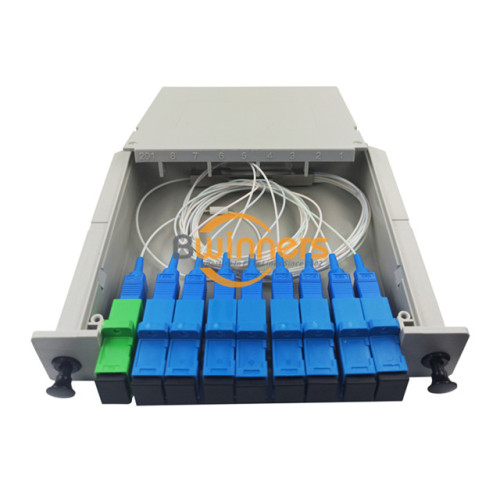

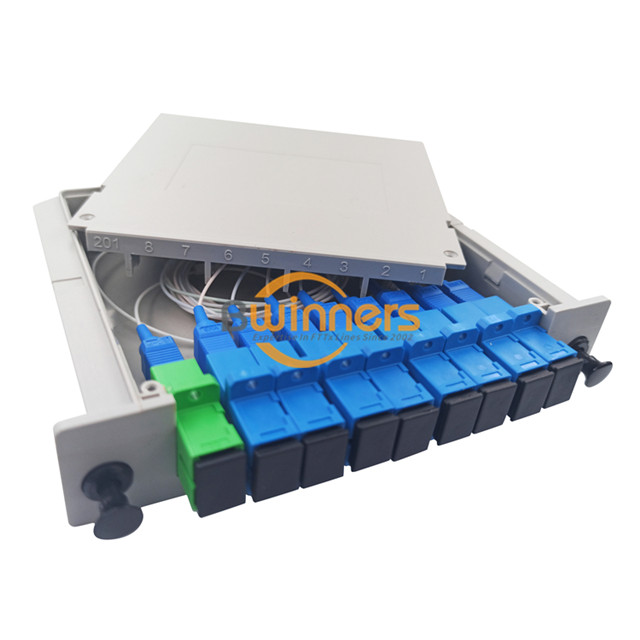

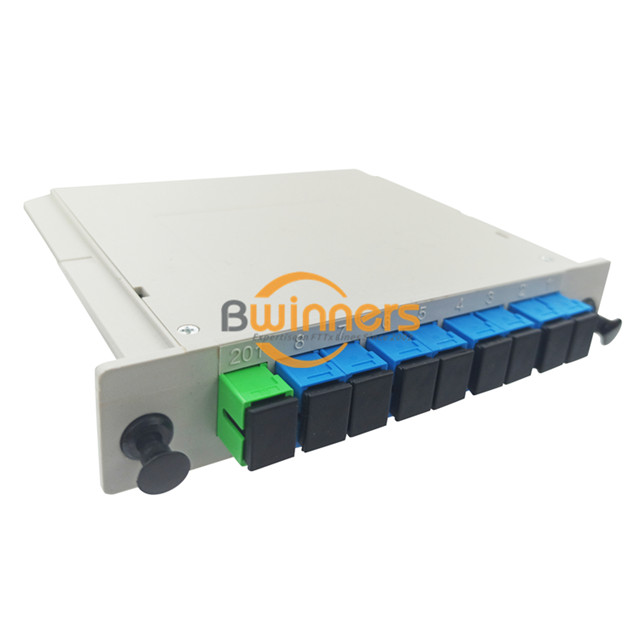

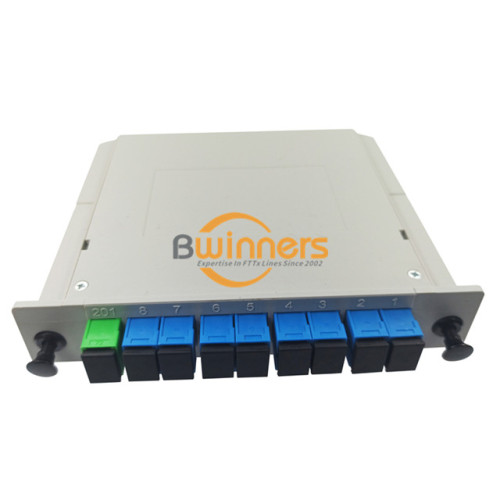

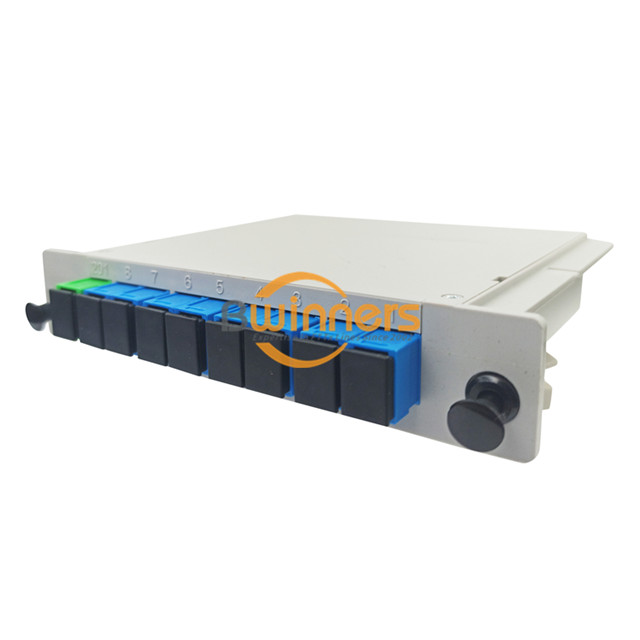

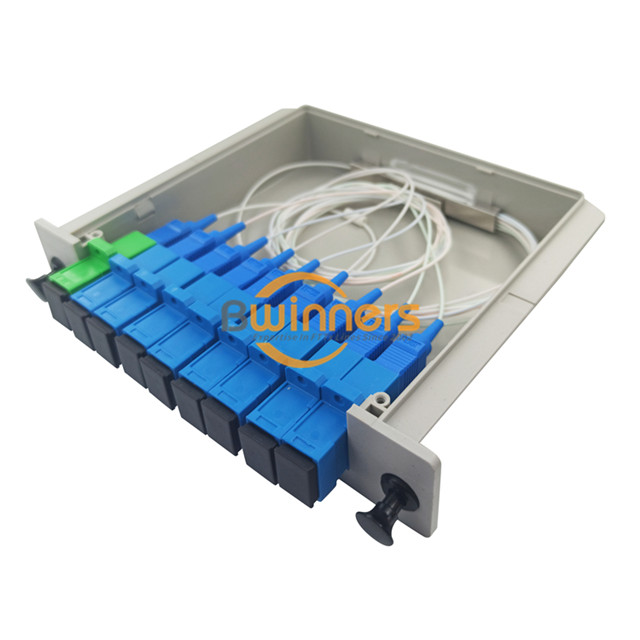

รูปภาพของ โมดูลแทรก 1x8 SC / UPC ไฟเบอร์แยก :
คุณสมบัติ:
1. การสูญเสียการแทรกต่ำและ PDL ต่ำ
อัตราส่วนการมีเพศสัมพันธ์ 2.Various;
3. สภาพแวดล้อมที่มั่นคง
4. โหมดเดี่ยวและมัลติโหมดพร้อมใช้งาน
5. ความน่าเชื่อถือและความเสถียรสูง
6. ช่องสูงนับ;
7.ช่วงความยาวคลื่นกว้าง;
8. บรรจุภัณฑ์และการกำหนดค่าที่กำหนดเอง
แอปพลิเคชัน:
1.FTTx ก่อสร้าง;
2. ระบบสื่อสารไฟเบอร์ออปติก
3. เครือข่ายการเข้าถึงไฟเบอร์ออปติก
4.ไฟเบอร์เซนเซอร์;
5.เครือข่ายไฟเบอร์ CATV;
6.เครือข่ายท้องถิ่น
